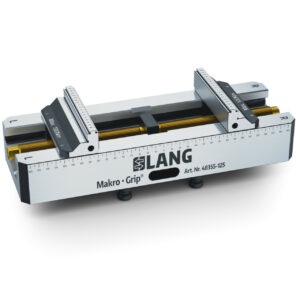

Makro•Grip® Ultra

Als het werkstuk te groot is voor een standaard 5-asser, is de Makro•Grip® Ultra de volgende stap. Het systeem is modulair opgebouwd uit basisbodies die je aan elkaar rijgt via verbindingsplaten. De standaard basesets hebben een klembereik van 40–410 mm, 40–610 mm of 40–810 mm. Voor grotere klembereiken is een langere spindel op maat beschikbaar.

De bekken werken met dezelfde Makro•Grip® stempeltechnologie, in een inklemdiepte van 3 of 5 mm, en leveren een actuatietorque van 170 Nm met een vasthoudkracht tot 30.000 N. Voor de tweede opspanning zijn Avanti-basisbekken en topbekken beschikbaar op hetzelfde basislichaam. De snap-in functie en de schaalverdeling op het basislichaam maken bekpositionering snel en herhaalbaar. Het systeem monteert op Quick•Point® 96 (±0,05 mm herhaalbaarheid) en past daarmee direct op bestaande nulpuntplaten zonder extra adapters.

Basisbodies zijn leverbaar in drie systeemhoogtes (S: 45 mm, M: 109 mm, L: 189 mm) en twee lengtes (kort: 96 mm, lang: 192 mm).

Meer over Makro•Grip® Ultra

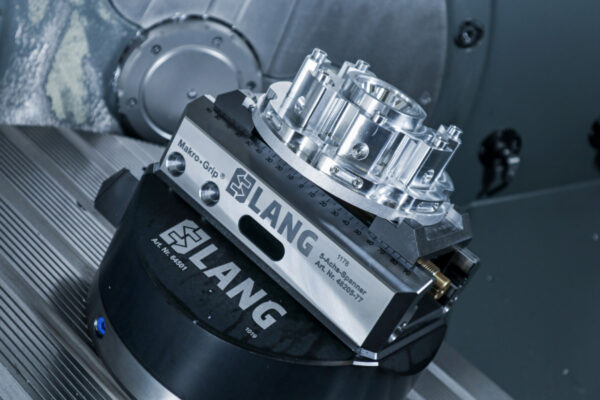

Makro•4Grip

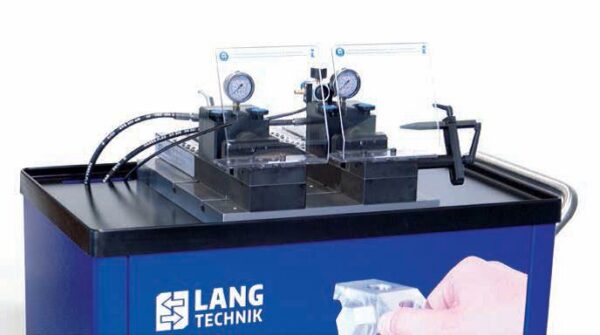

Cilindrische blanko’s vastmaken via wrijving is een compromis. Te hard klemmen vervormt het materiaal; te los en het draait weg. Makro•4Grip lost dat op door de stempeltechnologie van LANG toe te passen op ronde onderdelen: vier stempelinserts drukken indrukken in het cilindrische blanco, en de klemmende bekken grijpen daarin met een klempdiepte van 6,5 mm en een vasthoudkracht van 20 kN.

Het systeem dekt Ø 36 mm tot Ø 300 mm en sluit daarmee naadloos aan op het maximale bereik van de Preci•Point ER50-collet. Makro•4Grip is een extra bekpaar voor de bestaande Makro•Grip® 5-asser (77 en 125 formaat) en de bijbehorende stempelunit. Er is geen extra spantoestel nodig. De stempelinserts hebben drie snijkanten elk en zijn draaibaar voor langere levensduur.

Meer over Makro•4Grip

Avanti contourbekken

Wisselen van werkstuk zonder lang omstellen: dat is waar Avanti voor gemaakt is. De basisbekken blijven op de machineklem zitten; alleen de topbekken worden gewisseld. Dat gaat in een paar seconden, zonder gereedschap. De zachte topbekken verspa je eenmalig na op de contour van je werkstuk, daarna klemt het systeem via wrijving op kubische, cilindrische en voorbewerkte onderdelen.

Avanti is er voor de 46 machineklem (topbek 57×38 mm, max. contourdiepte 19 mm), de 77 machineklem in bekbreedte 46 mm (topbek 57×38 mm) en 77 mm (topbek 78×58 mm, contourdiepte tot 49 mm), en de 125 machineklem (topbek 126×77 mm, contourdiepte tot 69 mm). Topbekken zijn verkrijgbaar in staal (16MnCr5) of aluminium (F50) en worden per stuk verkocht. Basisbekken zijn ook leverbaar als centreerbasisbekken met spindel voor meervoudige opspanning.

Meer over Avanti

Profilo contourbekken

Profilo geeft je dezelfde flexibiliteit als Avanti, maar zonder beperkingen op de afmeting of het materiaal van de topbekken. De basisbekken leveren een breed, vlak aansluitvlak waarop je zelf topbekken maakt, in het materiaal en de afmeting die jouw situatie vraagt. Dat is nuttig bij afwijkende werkstukvormen of wanneer je jarenlange toepassingen wilt ondersteunen met volledig op maat gemaakte bekken.

Profilo 77 basisbekken zijn 112×46 mm (1,4 kg per paar) en passen op de 77 machineklem. Profilo 125 basisbekken zijn 160×57 mm (4,0 kg per paar) en passen op de 125 machineklem. Kant-en-klare topbekken (staal of aluminium) zijn beschikbaar met een contourdiepte van 36 mm (77) of 47 mm (125), maar de meeste gebruikers maken ze zelf. Centreerbasisbekken met spindel zijn verkrijgbaar voor meervoudige opspanning op beide machineklem-maten.

Meer over Profilo

Vario•Tec penbekken

Bij de tweede opspanning wil je een vaste eindaanslag en ondersteuning voor het werkstuk, zonder dat er externe parallelstukken of aanslagelementen nodig zijn die de toegankelijkheid beperken. Vario•Tec regelt dat via een raster van pennen in de bekken. Je duwt de pennen die je niet nodig hebt terug met je hand; de rest fungeert als ondersteuning en eindaanslag. Resetten gaat per rij met perslucht.

Vario•Tec 77 heeft pennen van Ø 4 mm (rasterafstand 4 mm) en past op de 77 machineklem. Vario•Tec 125 heeft pennen van Ø 6 mm (rasterafstand 6 mm) en past op de 125 machineklem. Omdat de voorzijde van de bekken volledig gesloten is, zijn spaanophoping in de penhouders nauwelijks een probleem. Reservepennen en O-ringen zijn apart verkrijgbaar.

Meer over Vario•Tec

Preci•Point collethouder

De Preci•Point is een collethouder voor ronde materialen van Ø 3 mm tot Ø 34 mm, met een geïntegreerde Quick•Point® 52 nulpuntinterface. Hij is geschikt voor standaard ER32-colletten (Ø 3–20 mm, herhaalbaarheid ±0,02 mm) en ER50-colletten (Ø 6–34 mm, herhaalbaarheid ±0,02 mm). De kans is groot dat de benodigde colletten al in huis zijn.

Het slanke ontwerp houdt de toegankelijkheid vanuit meerdere zijden goed. De houder is leverbaar in twee uitvoeringen (ER32, Ø 98×92 mm, en ER50, Ø 99×111 mm) en wordt geleverd inclusief vier Quick•Point® 52 spanpennen Ø 16 mm en een schroefdop. Het klembereik van de Preci•Point sluit precies aan op het beginbereik van de Makro•4Grip (Ø 36 mm), zodat de twee systemen samen de volledige range van klein naar groot afdekken.

Meer over Preci•Point

Vasto•Clamp 6-kaakspan

De Vasto•Clamp is de meest veelzijdige oplossing voor cilindrisch materiaal. Hij werkt als 3-kaaks- én 6-kaaksspanner en klemt van Ø 10 mm tot Ø 190 mm, zowel op de buitendiameter als de binnendiameter. De geïntegreerde nulpuntinterface (Quick•Point® 96) zorgt voor snelle instelling en een centreerkwaliteit van ±0,04 mm. Bekken wisselen gaat zonder gereedschap via een click-systeem.

Voor de eerste opspanning zijn er geharde gripbekken (buitendiameter Ø 30–120 mm of Ø 75–160 mm). Voor de tweede opspanning zijn er zachte topbekken (staal of aluminium, Ø 10–160 mm buitendiameter, Ø 10–190 mm binnendiameter) die je ter plekke nabewerkt op de contour van het werkstuk. Afmetingen chuck: 210×155×57 mm, gewicht 9,6 kg.
