Hartner precisiegereedschap

Hartner begon in 1879 als fabrikant van precisieweegschalen in het Duitse Ebingen. In 1911 breidde het bedrijf uit naar precisieboren, en vandaag levert Hartner uitsluitend nog precisiesnijgereedschap: meer dan 21.000 standaardgereedschappen, aangevuld met speciaalwerk op aanvraag. Het assortiment loopt van volhardmetalen boren en frezen tot wisselplaat-boorsystemen voor grotere diameters en diepgatboren tot 2 meter lengte.

Hartner ontwikkelt een deel van de coatings en machines zelf: de TiAlSiN-coating (2012) en de AlTiZrN-coating (2017) zijn eigen ontwikkelingen, net als een deel van de productiemachines waarop de boorgeometrieën worden gemaakt.

Download de volledige Hartner-catalogus (PDF)

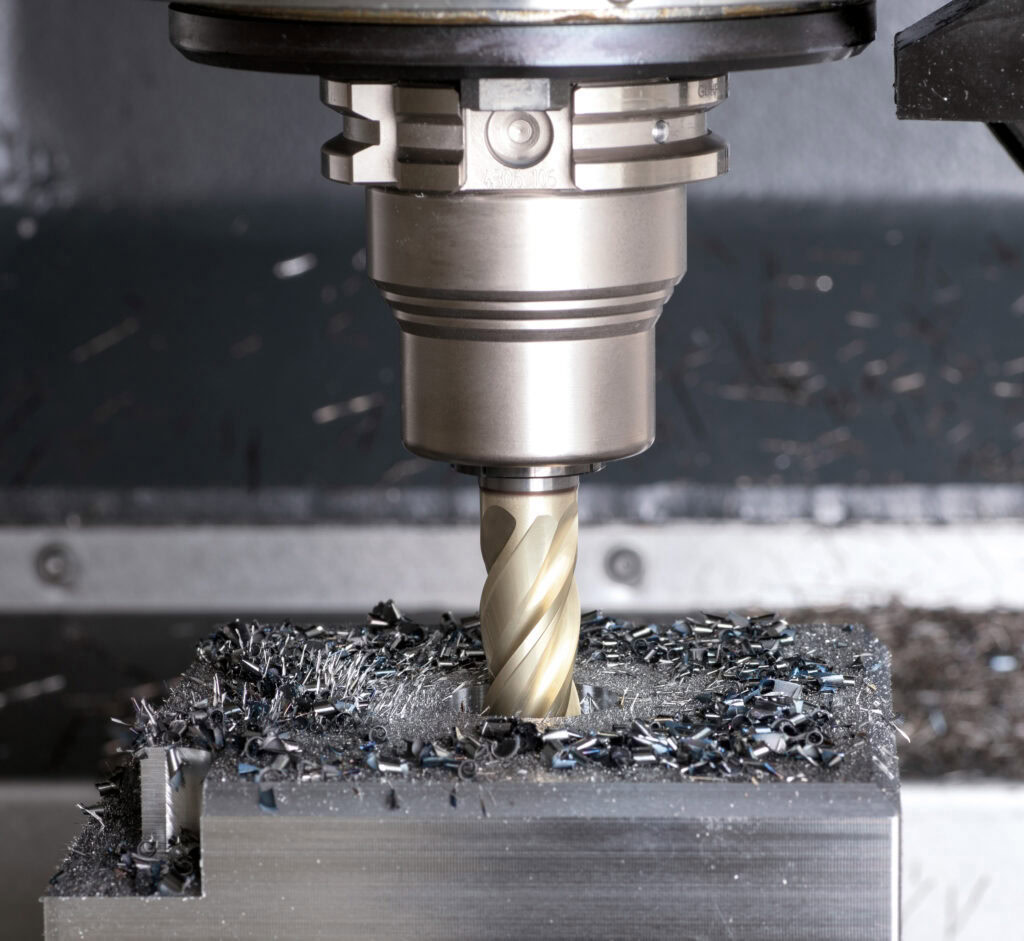

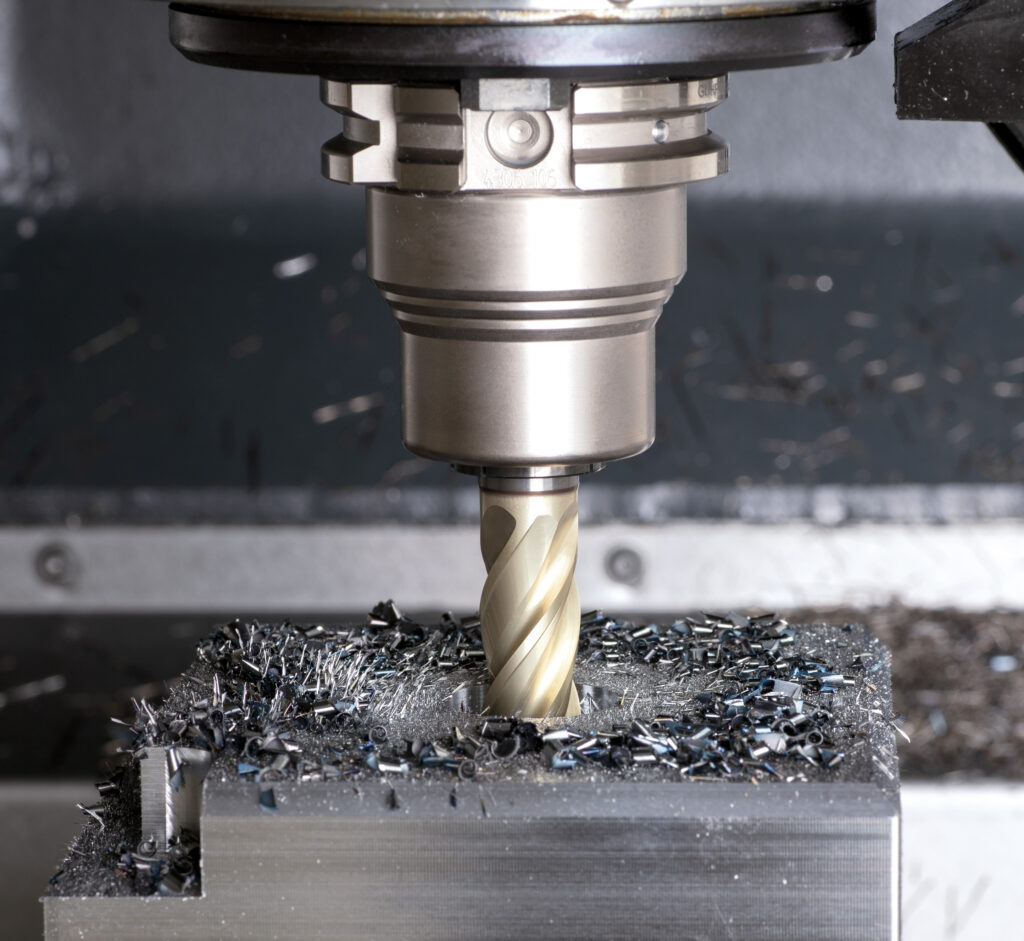

 Volhardmetalen frezen

Het freesassortiment is verdeeld in twee lijnen. De **top line** is gebouwd voor veeleisend werk: ongelijke spiraalhoeken en fijne micro-geometrieën onderdrukken trillingen en geluid, geschikt voor moderne strategieën als trochoïdaal frezen, HPC en HSC. De **basic line** is de universele lijn (kogelkopfrezen, chamferfrezen, spiebaanfrezen) voor materialen tot 1.400 N/mm², met een scherpe prijs-prestatieverhouding.

Beide lijnen zijn van eigen ontwikkeld fijnkorrelig hardmetaal, leverbaar met coatings als TiAlN, nanoFIRE, FIRE, TiAlSiN, AlTiN, TiSiN, TiAlZrN en DLC. Diameters lopen uiteen van 2,0 tot 25,0 mm, afhankelijk van het type (bijvoorbeeld de HS 100 U-schrobfrezen tot Ø25 mm, de Master-Mill M tussen Ø6 en Ø16 mm). Productfamilies zijn onder meer TF 100 MASTER-MILL, TF 100 MULTI-MILL, TF 100 U, TF 100 TITAN, TP 100, HS 100 en HP 100, geschikt voor staal, rvs, gietijzer, aluminium en titaanlegeringen, afhankelijk van het type.

Download de Milling-catalogus (PDF)

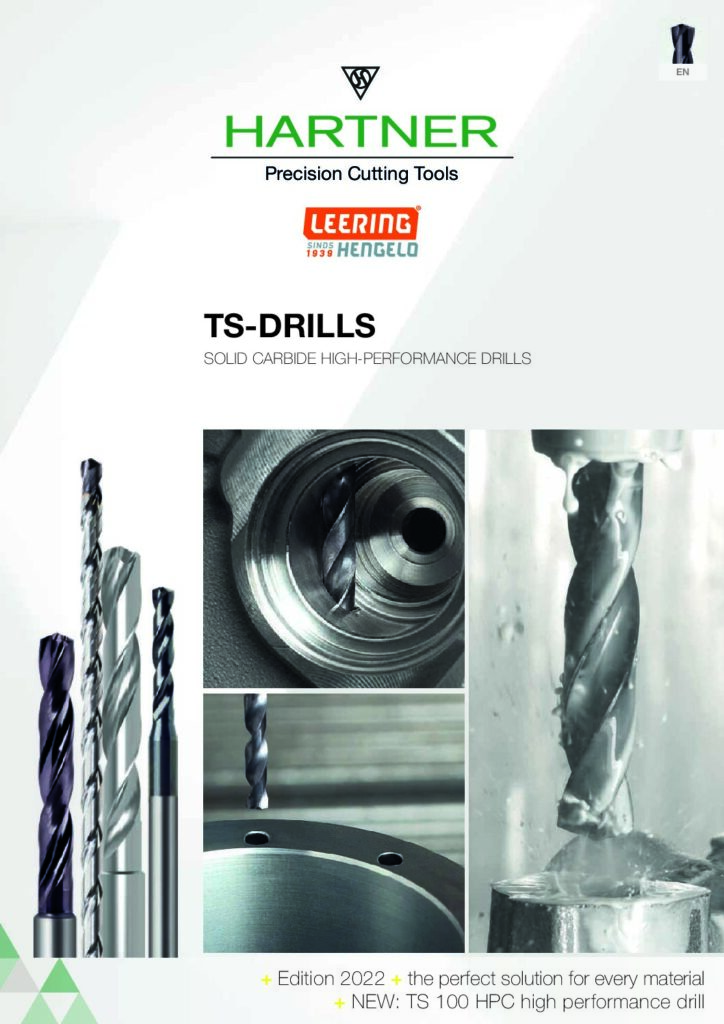

TS-boren: volhardmetalen precisieboren

De TS-boren zijn Hartners volhardmetalen boorprogramma, met een tweevlaks-snijgeometrie en webverdunning voor nauwkeurig centreren en korte spanen, plus een hoekbeschermende chamfer voor langere levensduur onder zware omstandigheden. Bij de 7xD- en 12xD-uitvoeringen zorgen twee extra geleidefacetten voor een rechte, ronde boring. De coating is een meerlaags nanoFIRE, leverbaar met en zonder inwendige koeling.

Het programma dekt met verschillende types vrijwel elk materiaal: **TS 100 U** voor staal en hooggelegeerd staal tot 1.200 N/mm², **TS 100 HPC** voor staal tot 1.400 N/mm² met verhoogde snijwaarden, **TS 100 INOX** voor rvs en titaan, **TS 100 R** en **TS 150 GG** voor gietijzer, **TS 100 ALU** voor aluminium, koper en messing, en **TS 100 H** voor gehard staal en speciale legeringen. Diameters lopen van 3,0 tot 20,0 mm, dieptes van 3xD tot 40xD, puntoeken van 120° tot 140°.

Download de TS Drills-catalogus (PDF)

Carbide Drills: de nieuwste generatie (Innovations 2024)

Naast het bestaande TS-boorprogramma bracht Hartner in 2024 een nieuwe reeks volhardmetalen boren uit. De **TS 180 U** is een vlakke boor met koelkanalen: de 180°-puntgeometrie zorgt voor een vlakke bodemboring en is geschikt voor voorboren, boren en finishen in alle posities en materialen, met weinig braamvorming. Diameters lopen van 3,0 tot 20,0 mm bij een boordiepte van circa 3xD.

De **TS 3 HPC** is een driesnijdige boor met een spiraalpunt voor optimale centrering, geschikt voor onderbroken sneden en hoge prestaties, in materialen tot 1.400 N/mm². Diameters van 4,0 tot 20,0 mm, leverbaar in 3xD en 5xD.

Voor het voorcentreren zijn er losse volhardmetalen **NC-centerboren** in diameters van 1,0 tot 20,0 mm.

Download de Carbide Drills-catalogus (PDF)

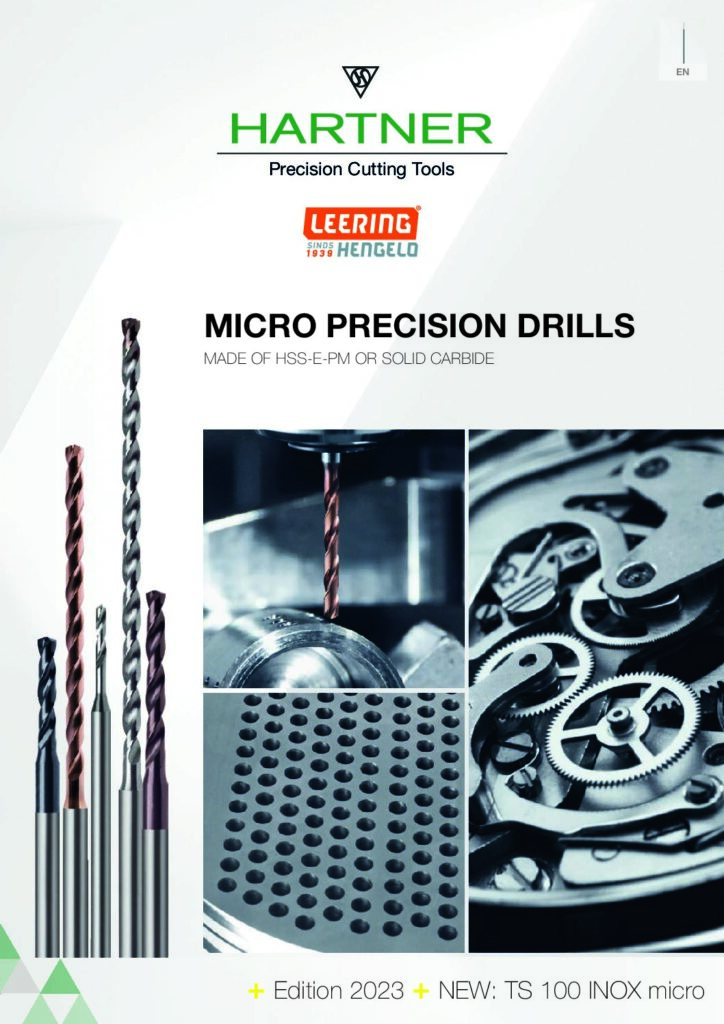

Micro-precisieboren vanaf 0,05 mm

Voor de kleinste boringen, waar elke afwijking in rechtheid of oppervlaktekwaliteit meteen uitval betekent, heeft Hartner een apart micro-programma: HSS-E-PM-boren vanaf 0,05 mm en volhardmetalen boren vanaf 0,2 mm. De HSS-E-PM-uitvoering is de keuze voor kleinere series tegen een gunstige prijs-kwaliteitverhouding, de volhardmetalen uitvoering voor grotere series dankzij een langere levensduur.

Toepassingsgebieden zijn fijnmechanica, uurwerktechniek, medische technologie en printplatenproductie. Er is ook een specifiek artikel voor het bewerken van glasvezelversterkte kunststof (GRP) in de elektro-industrie. Boordieptes lopen van 3xD tot 20xD, puntoeken van 118° tot 140°, leverbaar rechts- of linksdraaiend.

Download de Micro Precision Drills-catalogus (PDF)

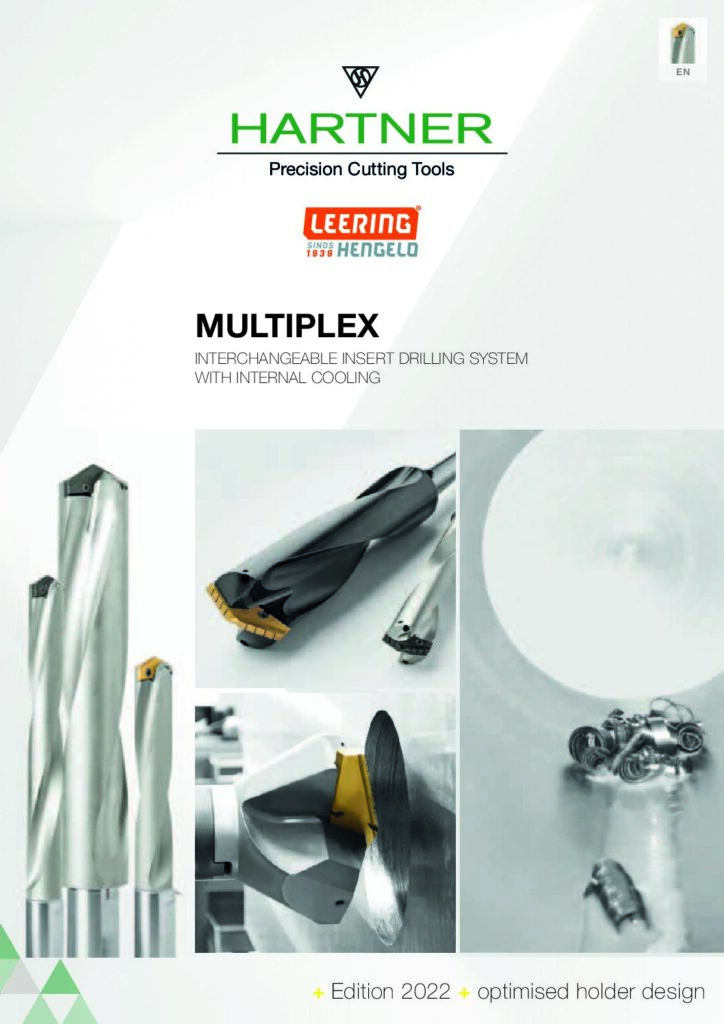

Multiplex: wisselplaat-boorsystemen

Multiplex is een modulair boorsysteem: een herbruikbare houder met inwendige koeling neemt vervangbare snij-inserts op, dus je vervangt of laat alleen de insert naslijpen in plaats van de hele boor. Dat scheelt naslijp- en coatingkosten, en de vaste gereedschapslengte houdt de insteltijd op de machine constant. Eén houder dekt meerdere insert-diameters, wat ook op voorraadkosten scheelt.

**Multiplex** dekt boordiameters van 10 tot 210 mm via 9 houders (recht of MK-opname, 3xD tot circa 20xD) en 10 standaard-inserts in HSS-E-PM, HSS-E of volhardmetaal, voor massief materiaal (niet geschikt voor voorgegoten of voorgeboorde gaten).

Download de Multiplex-catalogus (PDF)

Multiplex HPC** is de doorontwikkelde uitvoering voor grotere, nauwkeurige gaten tot Ø40 mm en 10xD diepte, met een nauwkeurige insert-zitting waardoor je de insert in de machine kunt wisselen zonder de houder los te zetten.

Download de Multiplex HPC-catalogus (PDF)

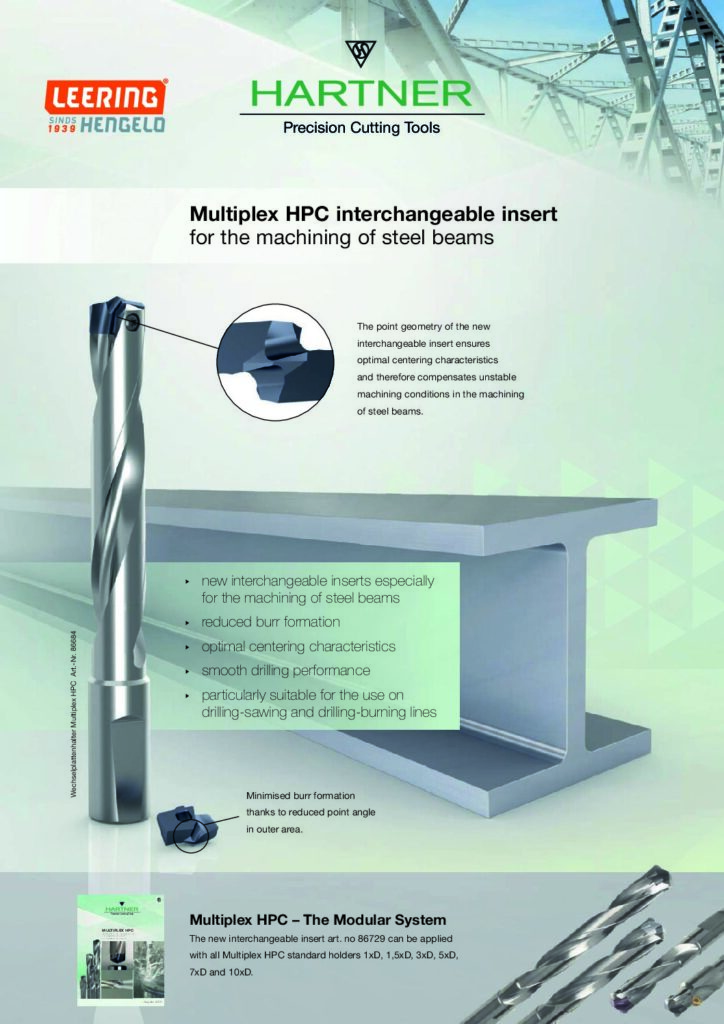

Er is ook een specifieke insert voor het boren in stalen liggers/profielen (**Multiplex HPC Steel**), met een puntgeometrie die braamvorming vermindert en speciaal geschikt is voor boor-zaag- en boor-brandlijnen.

Download de Multiplex HPC Steel-catalogus (PDF)

Diepgatboren (Gun Drills)

Voor boordieptes vanaf ongeveer 10xD, waar een standaard spiraalboor niet meer volstaat, heeft Hartner een compleet diepgatboor-programma. **TLB E 80** is eenschalig met een gesoldeerde hardmetalen kop (Ø3,97 tot 25,00 mm uit voorraad, tot Ø40 mm op aanvraag), met een snelservice van twee weken binnen een vaste maatrange. **TLB E 100** is volledig van massief hardmetaal (Ø1,2 tot 12,0 mm uit voorraad), geschikt voor nagenoeg elk materiaal. **TLB Z 80** is tweeschalig, specifiek voor gietijzer en aluminium. **TLB E 800** werkt met wisselbare inserts voor grotere diameters (Ø12 tot 24 mm uit voorraad, tot Ø52 mm op aanvraag, dieptes tot 30xD). Toepassingen die Hartner zelf noemt: medische techniek (botpennen, botschroeven), diervoederindustrie (pelletmatrijzen) en automotive (dieselinjectiesystemen, krukassen).

Download de Gun Drills-catalogus (PDF)

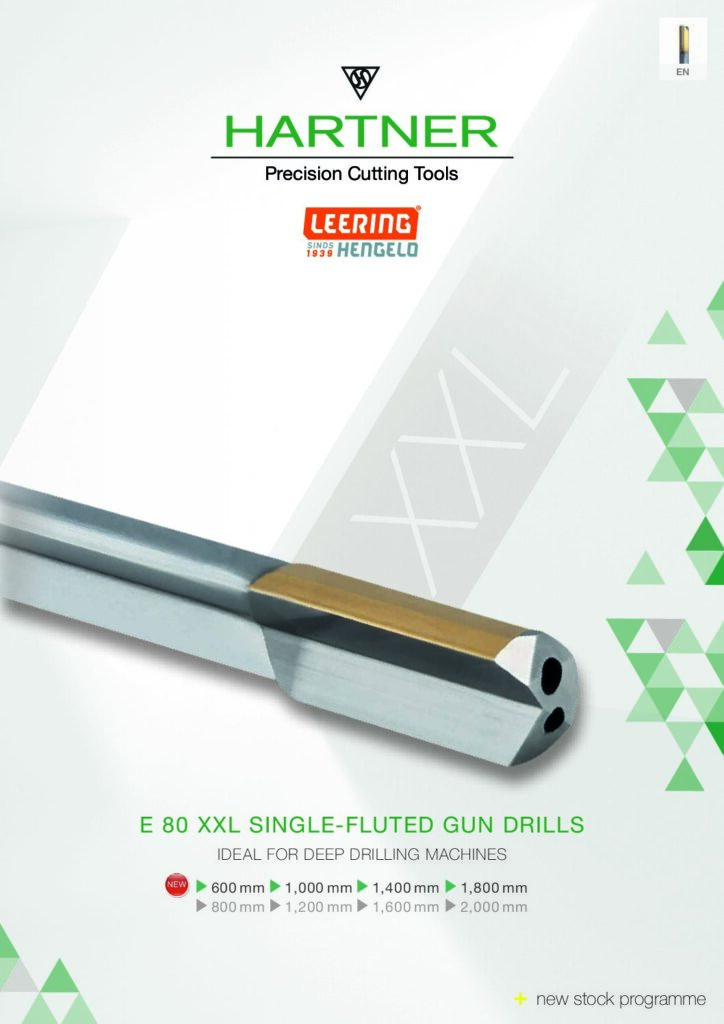

Voor diepgatboormachines is er daarnaast een apart XXL-voorraadprogramma (TLB E 80) in vaste lengtes van 600 tot 2.000 mm, diameters van 3,0 tot 32,0 mm. Hartner adviseert bij dieptes vanaf 40xD te werken met twee of meer boren na elkaar.

Download de Gun Drills E80 XXL-catalogus (PDF)
