Kitagawa NC-rotatietafels

4 assen

Compacte tafels voor een enkele extra as, geschikt vanaf machines met een No. 30-taperspindel. Ideaal als je vooral cilindrische of eenvoudig gepositioneerde werkstukken bewerkt en niet meteen een volledige 5-assige opstelling nodig hebt. Ook leverbaar als multi-spindel-uitvoering, waarmee je meerdere werkstukken tegelijk bewerkt en de omsteltijd verder terugbrengt.

• MR-serie: de standaarduitvoering en breedste lijn in het assortiment, voor algemeen freeswerk.

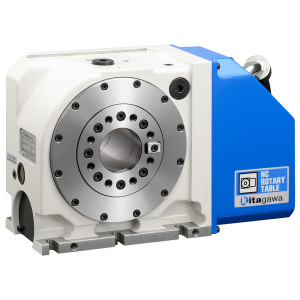

• MK-serie: sterke, compacte rotatietafel met een hoog klemkoppel (tot 6.000 Nm), ontwikkeld voor snelle montage en goede spaanafvoer.
• GT-serie: hogere klemkracht dan de MK-serie binnen vergelijkbare afmetingen, voor extra stijve opspanningen.
• RK-serie: snel indexerende rotatietafel met een roller gear & cam-mechanisme, voor stabiele nauwkeurigheid op de lange termijn.
• TMX- en TR-serie: zijmotor-uitvoeringen met hoge nauwkeurigheid en stijfheid, geschikt voor zwaar verspaningswerk en grotere werkstukken.
• CK-serie: ultracompacte tafel met de dunste body in zijn klasse, voor machines met weinig ruimte op de tafel.

Overige specialistische uitvoeringen: onder meer met motor achter- of bovenop gemonteerd, extra groot doorlaatgat voor stangenwerk, multi-spindel voor meerdere werkstukken tegelijk, 5C-spantangopname, een uitvoering specifiek voor vonkerosie en een uitvoering voor kleine werkstukken. Neem contact op voor de juiste keuze.

5 assen

span style=”font-weight: 400″>Voegt naast de rotatie-as ook een kantelas toe, voor volledige 5-zijdige bewerking in één opspanning. Geschikt voor grote, zware werkstukken met een klemkoppel tot duizenden newtonmeters. De uitvoering die je nodig hebt hangt af van je machinetafel en het gewicht en de complexiteit van je werkstukken.

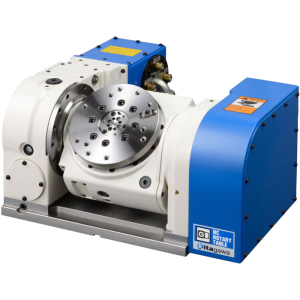

• TT-serie: kantelbare rotatietafel met één spil, voor 5-zijdige bewerking in een compact ontwerp.
• TW-serie: kantelbare rotatietafel met twee spillen, voor het gelijktijdig bewerken van meerdere werkstukken.
• RKT-serie: kantelbare rotatietafel met roller cam-aandrijving, geschikt voor machines met een No. 30-taperspindel.

Accessoires

Bij de rotatietafels horen precisiegeslepen adapters, tailstocks en een Kitagawa staartspil voor extra ondersteuning van lange of zware werkstukken, en klauwplaten en koppelingen voor montage op de tafel zelf.

• Precisiegeslepen adapters: voor montage van de rotatietafel op de machinetafel, afgestemd op meerdere trunnion-posities of -typen.
• Tailstocks: vaste center-ondersteuning aan de andere kant van het werkstuk, handbediend of pneumatisch/hydraulisch bediend.
• Kitagawa staartspil (Tail Spindle): roterende ondersteuning die meedraait met de rotatietafel, voor extra stijfheid bij lange of zware werkstukken.

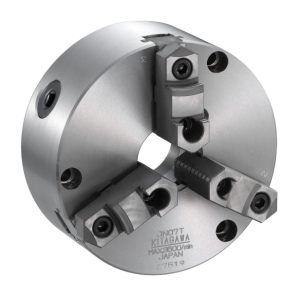

• Handbediende opspanklauwplaat (JN-serie): compacte 3-beks klauwplaat voor montage op de rotatietafel zelf.
• Rotary Chuck (NRC-serie): roterende klauwplaat voor montage aan de staartzijde, die meedraait voor extra ondersteuning.
• Rotary Joint: doorvoerkoppeling voor lucht- of vloeistoftoevoer door de draaiende as, bijvoorbeeld voor gereedschap of spankracht aan de roterende zijde.

Controllers

De Quinte-serie besturingen sturen de rotatietafel aan met een kleurenscherm, EtherCAT-communicatie voor snelle indexering en ondersteuning voor extern in- en uitlezen van programma’s via een geheugenkaart. Beschikbaar met verschillende bedieningspanelen, van touchscreen tot een uitvoering met fysieke klikbevestiging.

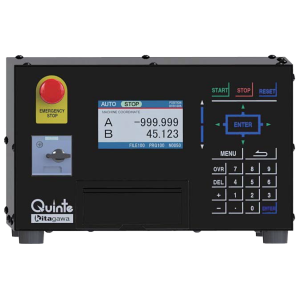

• Quinte QTC100/200/300: kleurenscherm-besturingen met EtherCAT voor snelle indexering, in uitvoeringen met touchpaneel of een paneel met fysieke klikbevestiging.

Productiesystemen

Voor wie een rotatietafel en een nulpuntspansysteem in één opstelling wil combineren, is er het CB Production System: een Kitagawa-rotatietafel met een ingebouwde klemtrunnion en het Quick•Point® nulpuntsysteem van LANG Technik op 52 of 96 mm rastermaat. Het nulpuntsysteem zit verwerkt in de trunnion zelf, wat 27 tot 56 mm aan machineruimte in de Z-as bespaart ten opzichte van een losse opbouw, met een vasthoudkracht tot 6.000 kg en een herhaalbaarheid onder 0,005 mm. Daarnaast zijn er productiesystemen zonder nulpuntfunctie: multi-spindel-uitvoeringen met pneumatische klauwplaten voor het gelijktijdig bewerken van meerdere kleine werkstukken, en een neutrale trunnion zonder vast klemsysteem voor wie een eigen opspanoplossing wil monteren.

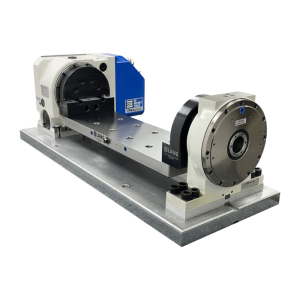

• CB-F (enkelzijdig): klemtrunnion met on- of off-centre montage, voor werkstukken die je vanaf één kant opspant.

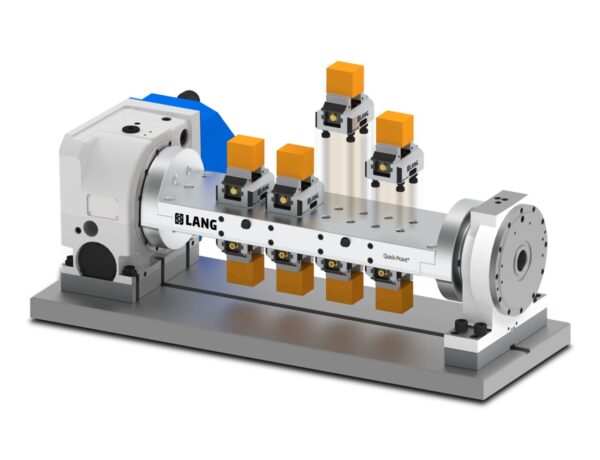

• CB-N (dubbelzijdig): klemtrunnion met on-centre montage aan twee kanten, voor het gelijktijdig bewerken van meerdere werkstukken.
• CB-ND (dubbelzijdig, extra capaciteit): zelfde opzet als de CB-N, met twee klemrijen van 52 mm per kant voor meer capaciteit per opspanning.
• TM-KPC: multi-spindel rotatietafel met pneumatische precisieklauwplaten (KPC-serie), voor het gelijktijdig bewerken van meerdere kleine, nauwkeurige werkstukken.
• RT-ACC: enkel- of multi-spindel rotatietafel met pneumatische spantangopname, voor kleinere ronde werkstukken.
• TJ-B: neutrale trunnion zonder vast klemsysteem, on- of off-centre monteerbaar, voor wie een eigen klem- of fixture-oplossing wil monteren.

Rotatie en klemkracht in één opstelling

Een rotatietafel is zo goed als de klem die het werkstuk vasthoudt. In combinatie met LANG-klemmen blijft het werkstuk stevig op zijn plaats tijdens het draaien en kantelen, wat trillingen tijdens het bewerken vermindert en de oppervlaktekwaliteit ten goede komt. Omdat je minder vaak opnieuw hoeft op te spannen, bewerk je complexe onderdelen met meerdere hoeken en vlakken in minder stappen dan met een losse rotatietafel en klem.
