LANG Technik Quick•Point®

Nulpuntspansysteem: omstellen in seconden.

Quick•Point® is een puur mechanisch nulpuntspansysteem, nagenoeg onderhoudsvrij en geschikt voor vrijwel elke machinetafel, in 52 mm, 96 mm of de combivariant, met een herhaalbaarheid tot 0,005 mm. Onze specialist adviseert je graag over de juiste configuratie.

Stuur een bericht

Bel ons: +31 74 - 255 82 82

Snel: Wisselen in seconden, zonder opnieuw uitlijnen.

Nauwkeurig: Herhaalbaarheid tot 0,005 mm.

Compact: Platen van slechts 27 mm hoog.

Snel: Wisselen in seconden, zonder opnieuw uitlijnen.

Nauwkeurig: Herhaalbaarheid tot 0,005 mm.

Compact: Platen van slechts 27 mm hoog.

Snel: Wisselen in seconden, zonder opnieuw uitlijnen.

Nauwkeurig: Herhaalbaarheid tot 0,005 mm.

Compact: Platen van slechts 27 mm hoog.

Snel: Wisselen in seconden, zonder opnieuw uitlijnen.

Nauwkeurig: Herhaalbaarheid tot 0,005 mm.

Compact: Platen van slechts 27 mm hoog.

Minder omsteltijd begint bij de interface

Elke keer dat je een opspanning wisselt en opnieuw moet uitlijnen, verlies je spindeltijd. Met Quick•Point® wissel je een spanmiddel, machineklem of fixture in seconden zonder opnieuw in te meten. Het systeem klikt vast via een geoctrooieerd stafsysteem in de plaat en herhaalt elke keer op minder dan 0,005 mm nauwkeurig. Dat is geen marketingclaim, dat is de herhaalbaarheid die je nodig hebt als je 5-assig werkt of meerdere bewerkingen op één opspanning uitvoert.

De platen zijn slechts 27 mm hoog, wat ze tot een van de laagste systemen ter wereld maakt. Dat geeft je meer ruimte voor het werkstuk en minder beperkingen voor je gereedschap. Het systeem werkt puur mechanisch, via één spanbout of een Quick-Lock snelsluiting, en heeft vrijwel geen onderhoud nodig.

Quick•Point® Specificatietabel

Specificatie	Quick•Point® 52	Quick•Point® 96
\| Rasterafmeting	52 mm	96 mm
\| Systeemhoogte plaat	27 mm	27 mm
\| Herhaalbaarheid	< 0,005 mm	< 0,005 mm
\| Actuatietorque	30 Nm (enkel), 60 Nm (4-voudig)	30 Nm (enkel), 60 Nm (4-voudig)
\| Vasthoudkracht	Tot 6.000 kg	Tot 6.000 kg
\| Spanpendoorsnede	Ø 16 mm	Ø 20 mm
\| Compatibel met	Makro•Grip® 46 (Micro), 46, 77	Makro•Grip® 125, Ultra
\| Bediening	Spanbout of Quick-Lock	Spanbout of Quick-Lock

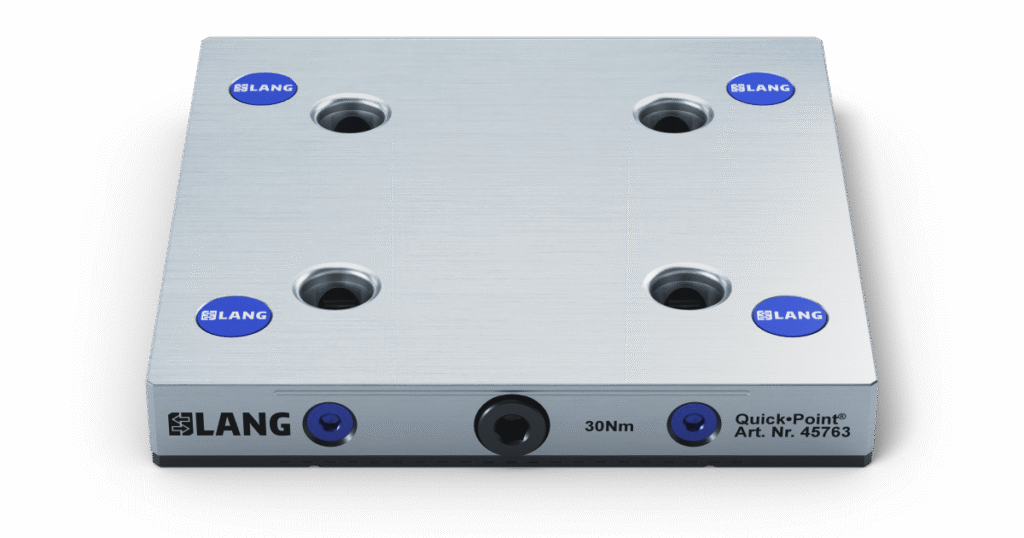

Quick•Point® enkelvoudige platen

De basisvorm van het systeem: een enkelvoudige plaat die direct op de machinetafel gemonteerd wordt. Beschikbaar in vierkant, rechthoekig en rond, met of zonder voorgeboorde bevestigingsgaten. De platen passen op vrijwel alle standaard gleufentafels en zijn ook geschikt voor automatiepalletten, opspanbruggen en draaiplaten. Voor speciale tafels zijn montagepatronen op aanvraag aan te passen.

Quick•Point® multiplaten

Grotere platen met meerdere nulpunteenheden in één rasterafmeting (52 of 96 mm), voor machinetafels waarbij je meerdere spanmiddelen of fixtures tegelijk wilt gebruiken. Niet te verwarren met modulaire platen: multiplaten zijn één geheel, modulaire platen zijn losse platen die je in serie koppelt. Multiplaten laten je een groot tafelvlak efficiënt benutten en meerdere spanmiddelen, fixtures of werkstukken tegelijk klemmen.

Quick•Point® modulaire platen

De modulaire plaat maakt het mogelijk om meerdere verbonden platen tegelijk te klemmen met slechts één spanbout. Je verbindt platen in serie via connectoren; de uitlijning ten opzichte van elkaar is niet meer nodig dankzij de nauwkeurige passing van de connectoren. Ideaal voor opstellingen die over meerdere nulpunteenheden gespannen zijn.

Quick•Point® combiplaten

De combivariant combineert het 52 mm en 96 mm raster op één plaat. Dat betekent dat je alle LANG-machineklemmen, van de kleinste 46 Micro tot de grootste 125, in dezelfde plaat kunt klemmen. Handig als je wisselt tussen kleine en grote spanmiddelen en niet voor elke toepassing een aparte plaat wilt monteren. Beschikbaar in vierkant, rechthoekig en rond, en ook als 5-asser opspanblok en twinbase uitvoering.

Quick•Point® adapterplaten

Met de adapterplaat schakel je op dezelfde tafel van het 96 mm naar het 52 mm raster. De plaat monteert in het 96 mm systeem en biedt bovenop een 52 mm interface, wat de toegankelijkheid voor kleine onderdelen verbetert doordat het spanmiddel hoger geplaatst wordt. Zo gebruik je grote en kleine LANG-spanmiddelen naast elkaar zonder de basisopstelling te hoeven veranderen.

Langtechnik Loesungen Nullpunktspanntechnik

Wil je weten welke configuratie bij jouw machine past?

Of je nu een enkelvoudige plaat wilt monteren of een complete meervoudige opstelling specifiëert: onze adviseurs denken met je mee. Neem contact op of vraag een demonstratie aan.

Stuur een bericht

Bel ons: +31 74 - 255 82 82

Liever geen basisplaat?

Moet er niets aan je machinetafel gemonteerd worden, of wil je spanmiddelen vrij kunnen verschuiven? Dan is Quick•Point® Rail een alternatief: klemstangen die direct in de groeven van je tafel klikken, met dezelfde nauwkeurigheid van 0,005 mm.

Bekijk Quick•Point® Rail

Veelgestelde vragen over Quick•Point® (FAQ)

Twijfel je welk systeem of welke plaatvariant bij jouw machine past? Hiernaast staan de vragen die wij het vaakst krijgen over Quick•Point®. Neem gerust contact met ons op, we denken graag met je mee.

Dat hangt af van je huidige werkwijze, maar het principe is duidelijk: je wisselt een spanmiddel zonder opnieuw uit te lijnen. De herhaalbaarheid van < 0,005 mm zorgt ervoor dat je direct kunt doorgaan met bewerken. Klanten die van conventioneel uitlijnen overstappen, rapporteren aanzienlijke tijdswinst per omsteling.

Waarschijnlijk wel. De platen zijn beschikbaar met voorgeboorde gaten voor alle gangbare gleufafstanden, en zijn ook zonder voorgeboorde gaten leverbaar zodat je ze kunt aanpassen aan elke tafelvorm. Voor draaiplaten van Kitagawa, Lehmann, Nikken of Haas zijn er specifieke uitvoeringen beschikbaar.

Het 52 mm systeem (spanpen Ø 16 mm) is ontworpen voor kleinere spanmiddelen: Makro•Grip® 46 Micro, 46 en 77. Het 96 mm systeem (spanpen Ø 20 mm) past bij de grotere vises: Makro•Grip® 125 en Ultra. Met de combivariant of een adapterplaat gebruik je beide systemen op dezelfde tafel.

Ja. Het systeem is de basis van de RoboTrex, RoboTrex Compact en Haubex automatiseringsoplossingen. De robot wisselt spanmiddelen via dezelfde nulpuntinterface, zonder extra aanpassingen aan het systeem.
