Kitagawa klauwplaten: precisie die je kunt upgraden

Draaiklauwplaten, hydraulisch of pneumatisch, in open, gesloten en speciale uitvoeringen.

Welke klauwplaat past bij jouw werkstuk?

Een klauwplaat lijkt een eenvoudig onderdeel, tot je hem verkeerd kiest. De verkeerde uitvoering kost je rondloopnauwkeurigheid, spankracht of gewoon tijd bij elke omstelling. Kitagawa levert al meer dan honderd jaar klauwplaten (internationaal ook wel “chucks” genoemd) voor de CNC-industrie en bouwde het assortiment zo op dat je meestal kunt upgraden in plaats van vervangen: bestaande hydraulische cilinders blijven vaak bruikbaar bij een nieuwe klauwplaat van hetzelfde formaat.

Het assortiment is verdeeld in vier groepen: open klauwplaten voor standaardwerk, gesloten klauwplaten voor extra stijfheid, speciale klauwplaten voor lastige werkstukken, en accessoires zoals hydraulische cilinders.

BR-serie

Gripnauwkeurigheid van 0,01 mm T.I.R. of beter
BR-Plus bekbevestiging: geen opnieuw vormen na bekwissel
Inwisselbaar met bestaande B-200/BB200-cilinders

Bekijk BR-serie

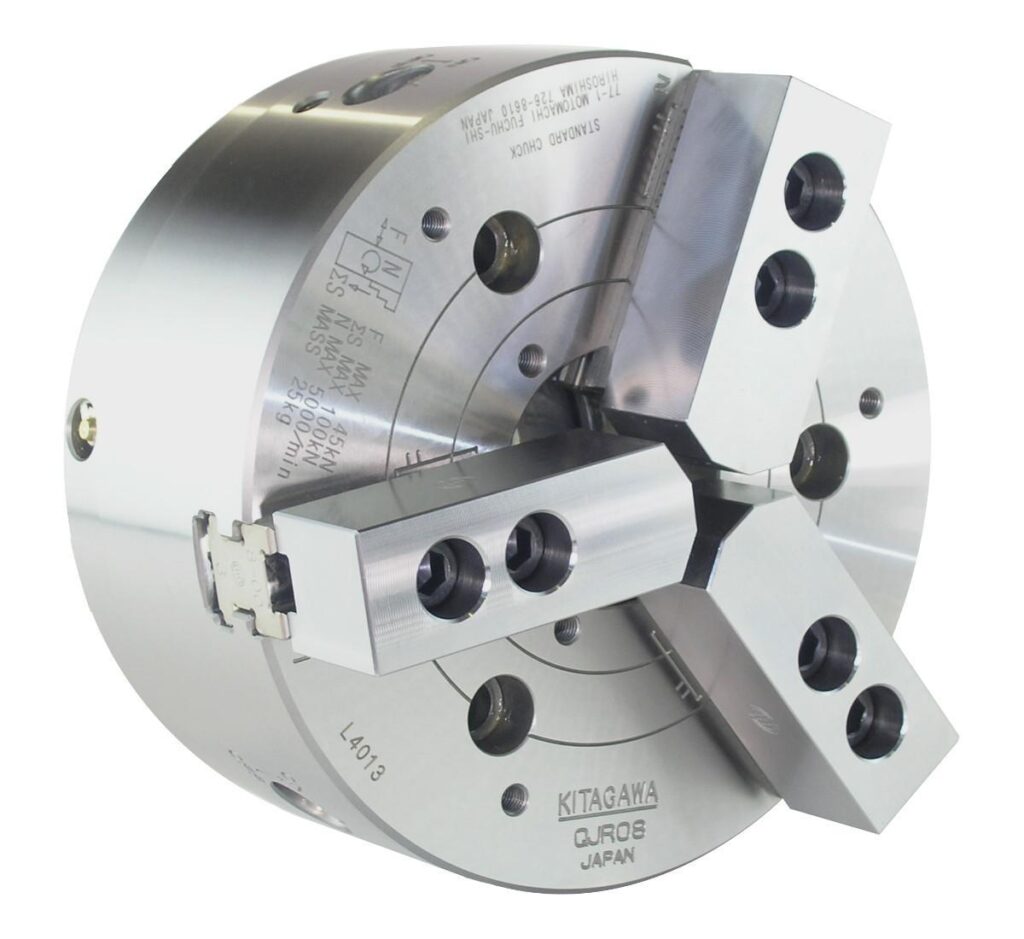

QJR-serie

Snelle bekwissel zonder demontage van de klauwplaat
Minder stilstand bij regelmatige productwissels
Hydraulisch, 3-beks, leverbaar van 6" tot 12"

Bekijk QJR-serie

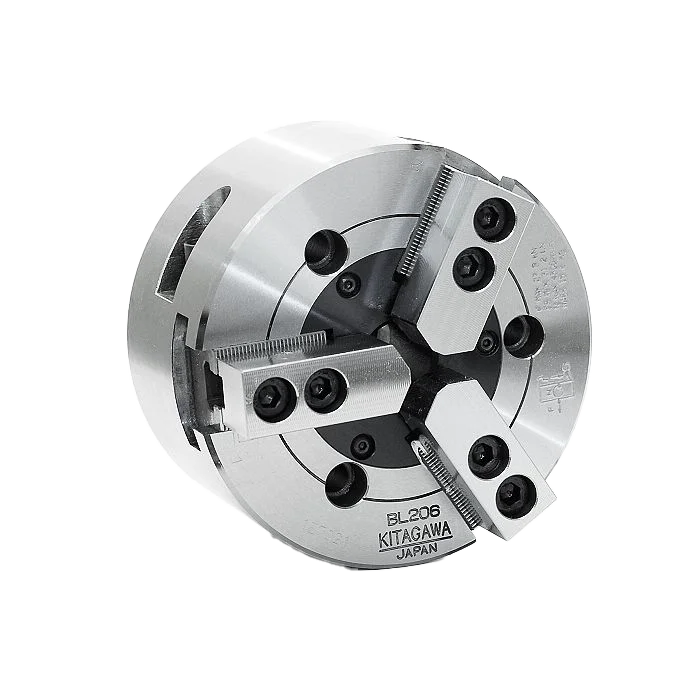

BL-200-serie

Langere bekslag dan standaarduitvoeringen
Minder omstellingen bij wisselende werkstukdiameters
Hydraulisch, 3-beks, leverbaar van 6" tot 12"

Bekijk BL-200-serie

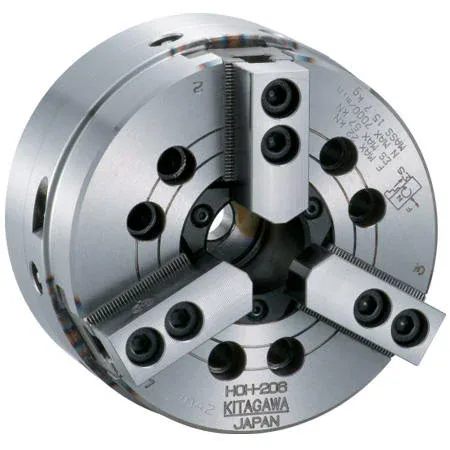

HOH-serie

Counterbalansgewichten compenseren de massa van de bekken
Minder trillingen bij hoge toerentallen
Breed maatbereik: 169 tot 381 mm, tot 7.000 rpm

Bekijk HOH-serie

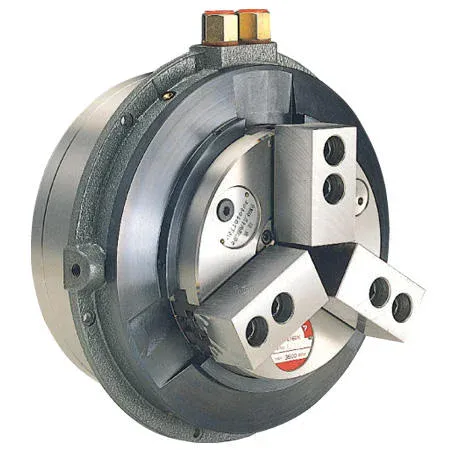

Pneumatische klauwplaten (UVE-, UB- en UPR-serie)

Pneumatisch, geen hydrauliekaansluiting nodig
Leverbaar tot 915 mm buitendiameter (UPR910)
Drie varianten: standaard (UVE), groot doorlaatgat (UB) of lange slag (UPR)

Bekijk pneumatische klauwplaten

Catalogus downloaden

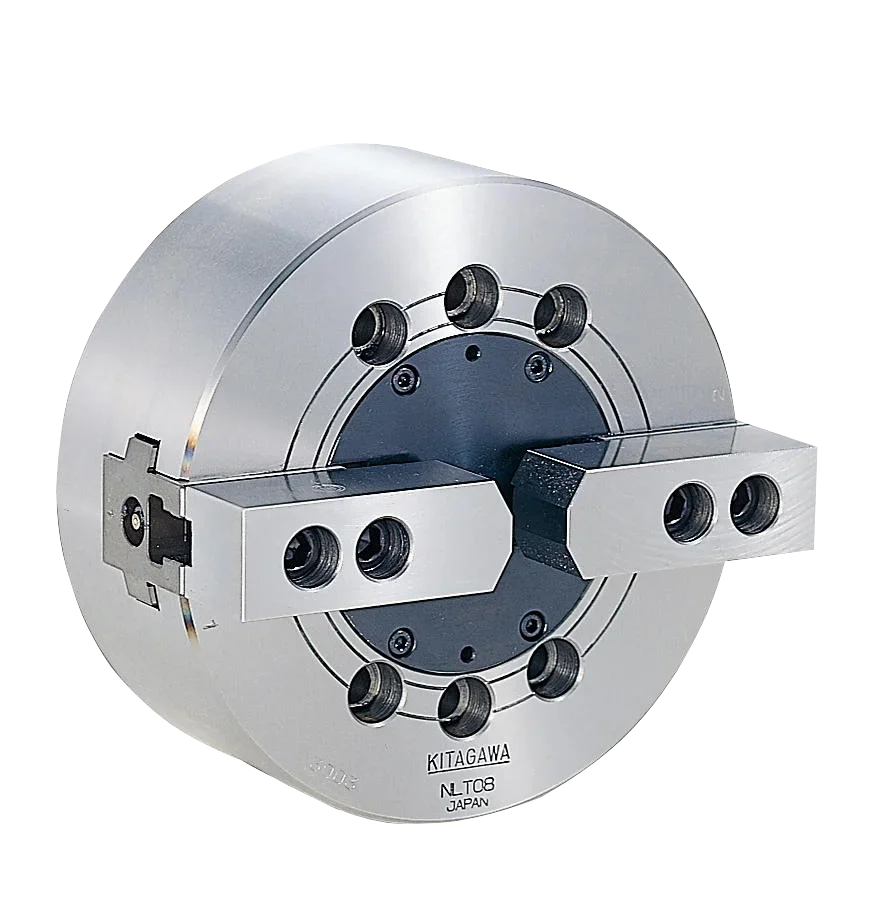

N-, NL- en NT·NLT-serie

Brede maatrange: 110 tot 610 mm, tot 6.000 rpm
Standaard (N) of langere bekslag (NL)
2-beks uitvoering beschikbaar (NT/NLT)

Bekijk N-,NL-, en NT·NLT-serie

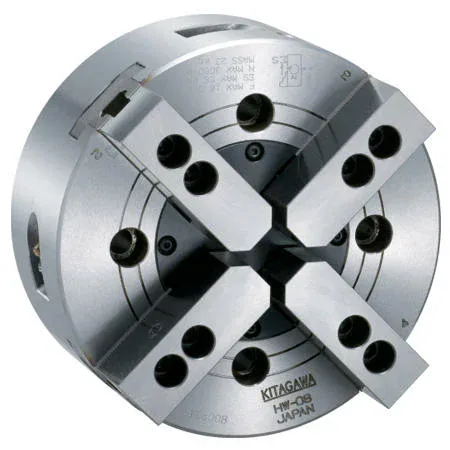

HW-serie

4 bekken voor werkstukken die met 3-beks niet gelijkmatig vastzitten
Elke bek onafhankelijk instelbaar
Gesloten centrum, compacte bouw

Bekijk HW-serie

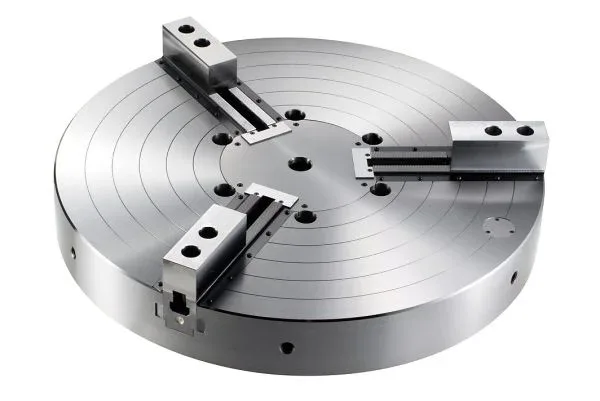

NV-serie

Leverbaar tot 1.000 mm buitendiameter
Volledig afgedicht tegen spanen en koelvloeistof
Stabiel bij lage toerentallen, geschikt voor verticaal draaien

Bekijk NV-serie

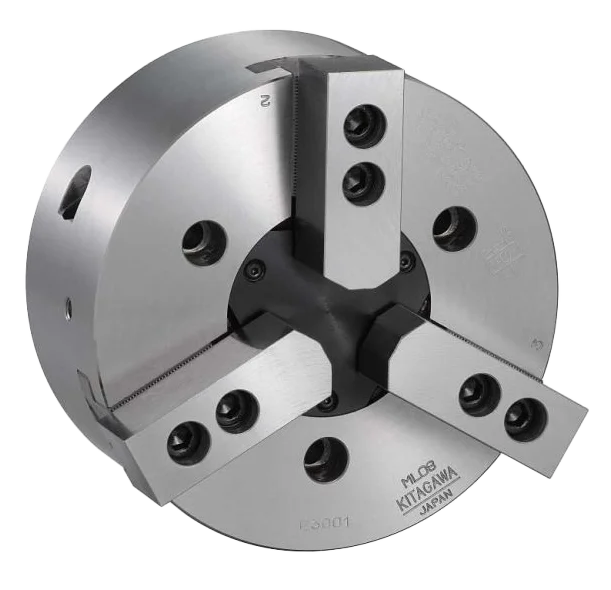

ML/MLT/MLV-serie

Bekslag tot 50 mm, de langste slag in het assortiment
Keuze in bekconfiguratie: 3-beks (ML), 2-beks (MLT) of 1-beks (MLV)
Minder omstellingen bij werkstukken met veel diameterverschil

Bekijk ML/MLT/MLV-serie

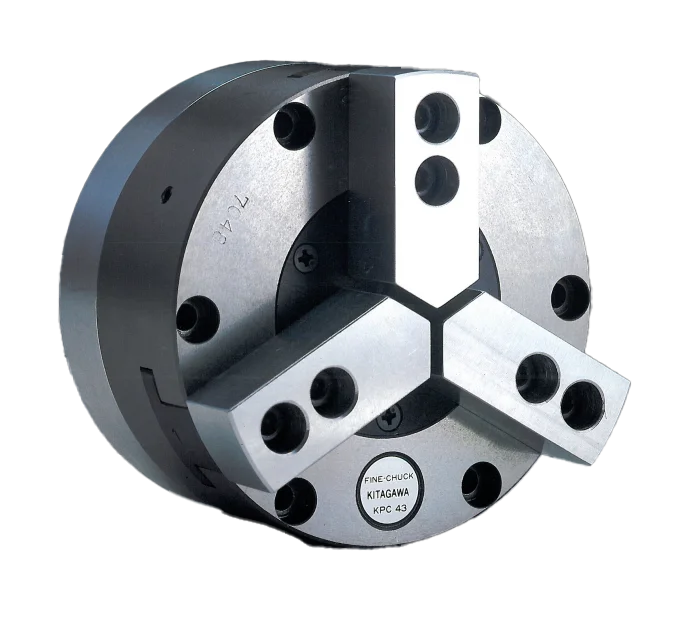

KPC-serie

Ultra-nauwkeurig, ontwikkeld voor kleine precisieonderdelen
Pneumatisch, geen hydraulisch aggregaat nodig
Toerental tot 6.000 rpm

Bekijk KPC-serie

Catalogus downloaden

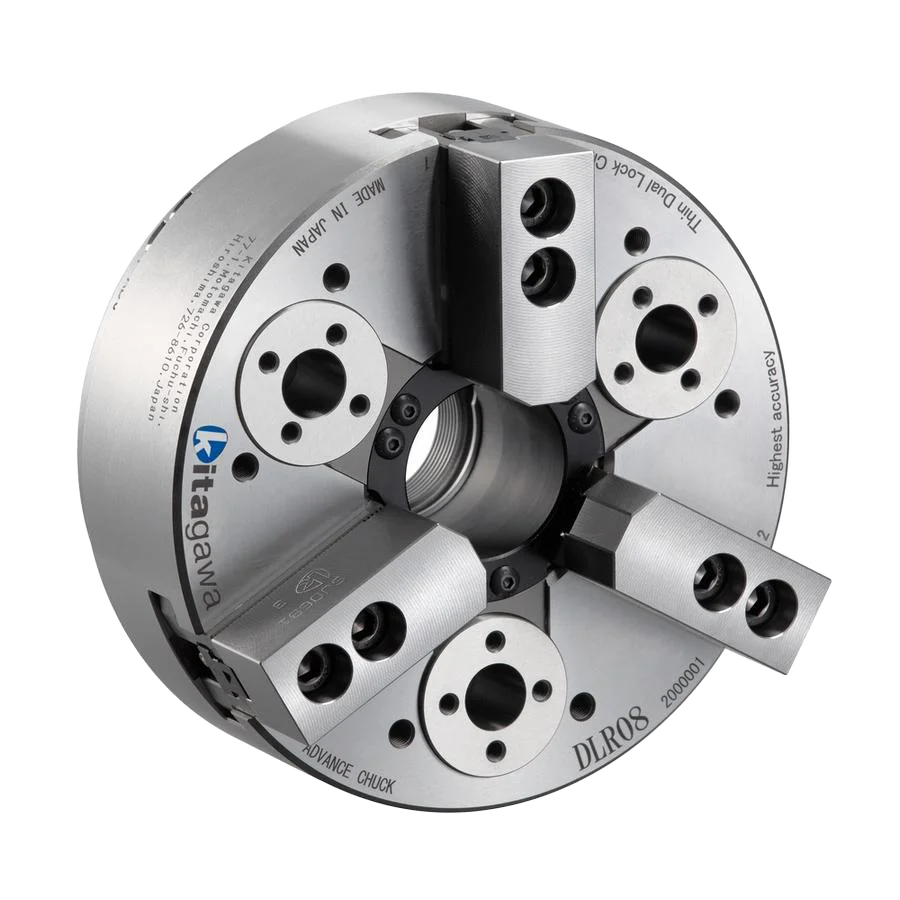

Dual Lock (DL200, DLR)

Pull-back functie trekt het werkstuk tegen het steunvlak
DLR-uitvoering: dunnere bouwvorm voor krappere montageruimte
Geschikt voor toerentallen tot 6.000 rpm

Bekijk Dual Lock

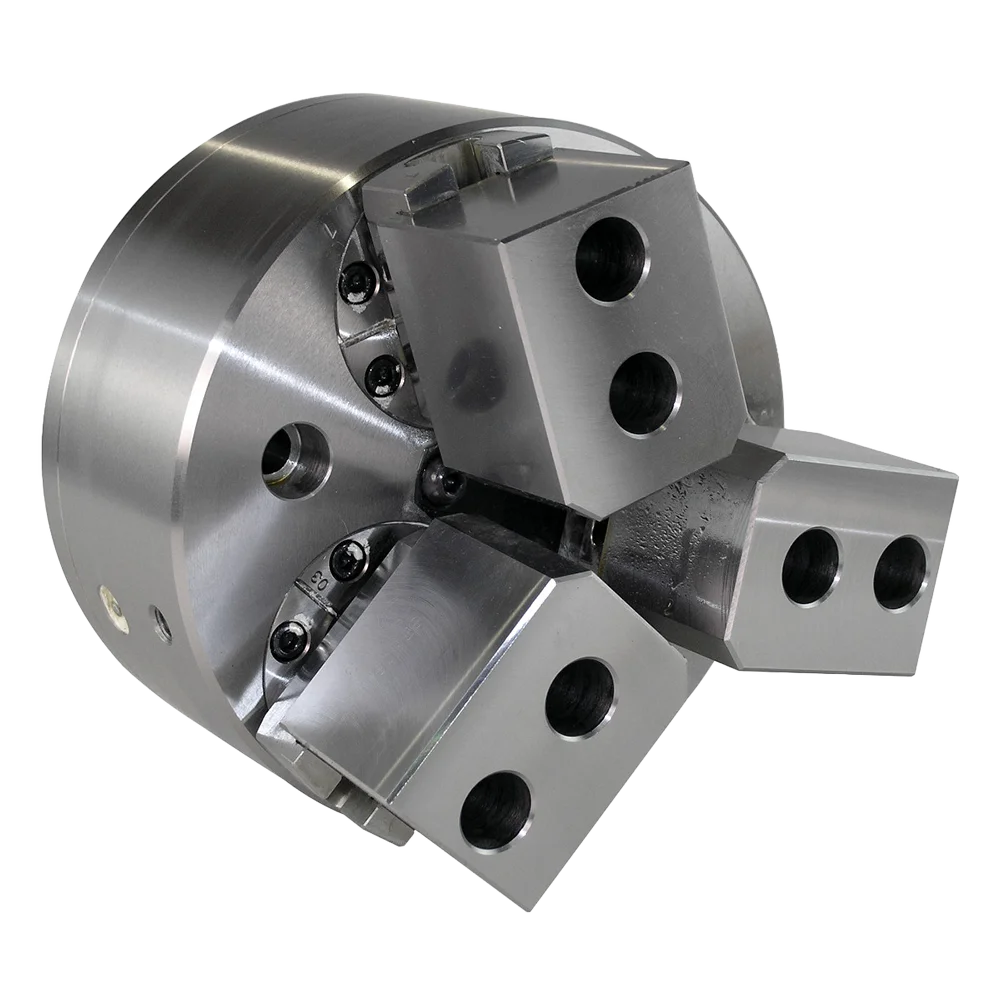

Power Wing (PW, PWC, PWT, PWTC)

Wing-vormige bekken verdelen de klemkracht over een breder oppervlak
PWC-uitvoering compenseert kleine maatverschillen in het werkstuk
Keuze in 3-beks (PW/PWC) of 2-beks (PWT/PWTC)

Bekijk Power Wing

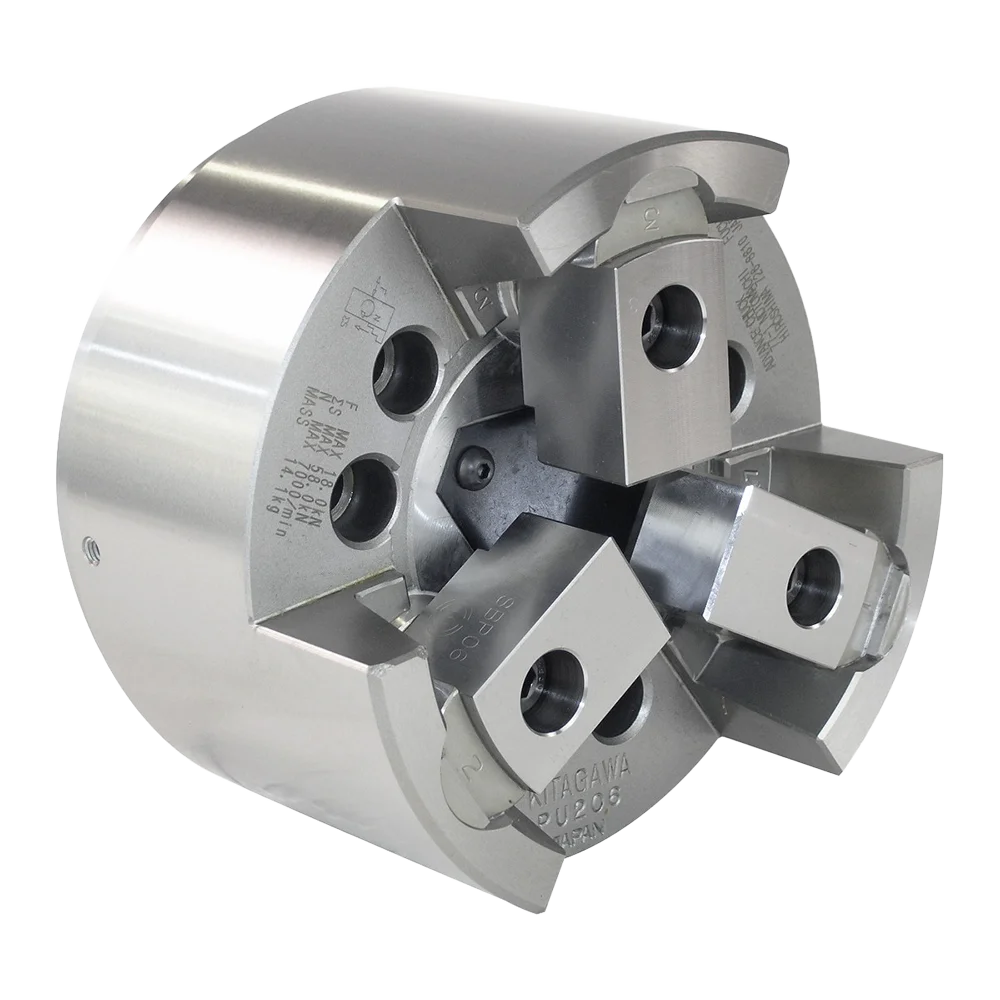

Pull Lock (PU, PUB, PUD)

Toerentallen tot 10.000 rpm bij de kleinste maten
Pull-back functie voor nauwkeurige axiale positionering
Met (PUB) of zonder doorlaatgat (PU), of specifiek voor differentieelhuizen (PUD)

Bekijk Pull Lock

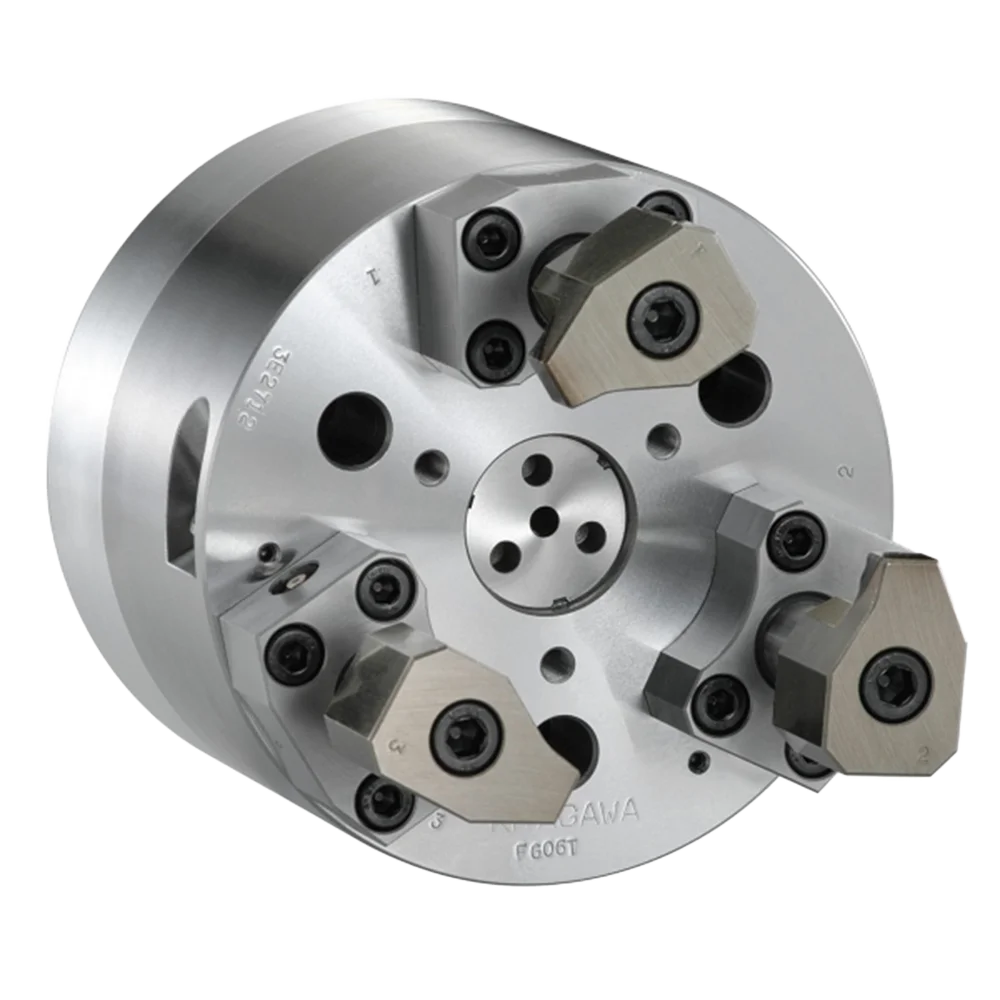

Finger Chuck (FG-serie)

Klemt van binnenuit, geen sporen op het zichtbare oppervlak
Aparte uitvoeringen voor auto- (FG-V/FG-L) en motorwielen (FG-M)
FG-Q: snel omstellen tussen wielmaten

Bekijk Finger Chuck

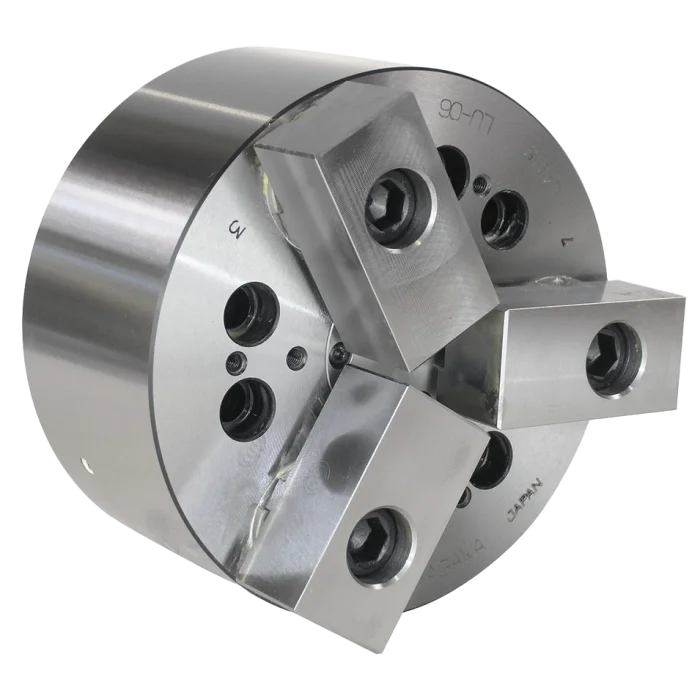

Level Lock (LU)

Werkstuk ligt nauwkeurig vlak en haaks tegen het aanligvlak
Minder kans op scheve opspanningen bij vlakkritisch werk
Leverbaar van 165 tot 304 mm buitendiameter

Bekijk Lever Lock

Catalogus downloaden

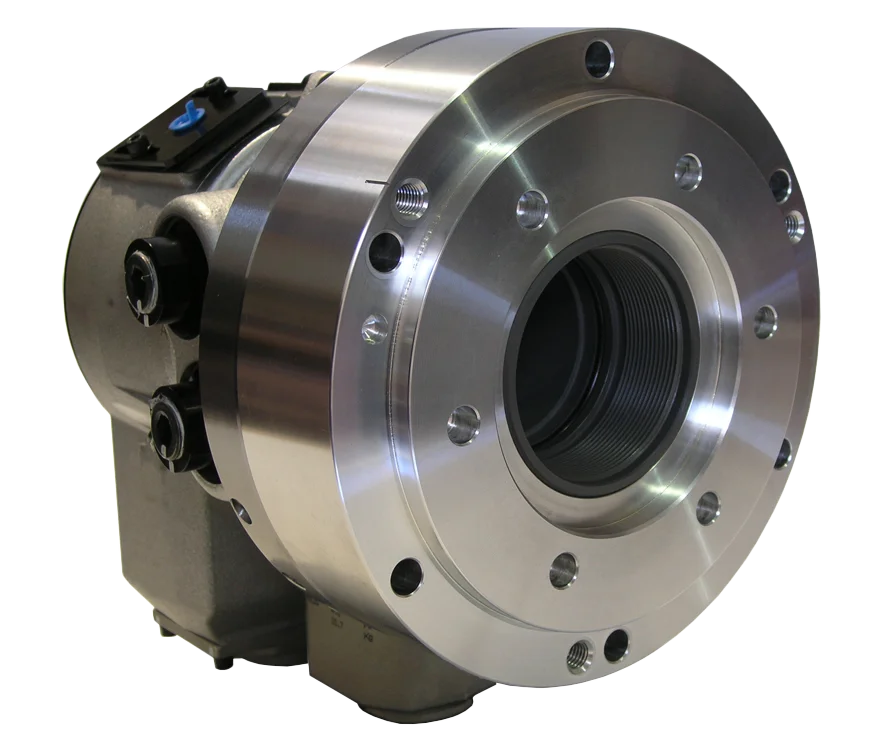

Hydraulische cilinders

Cross-compatibel: vaak bruikbaar op meerdere klauwplaatmodellen
Stabiele, trillingsarme klemkracht bij hoge snelheden
Compleet pakket: ook trekstangen, adapters en vulbuizen leverbaar

Bekijk hydraulische cilinders

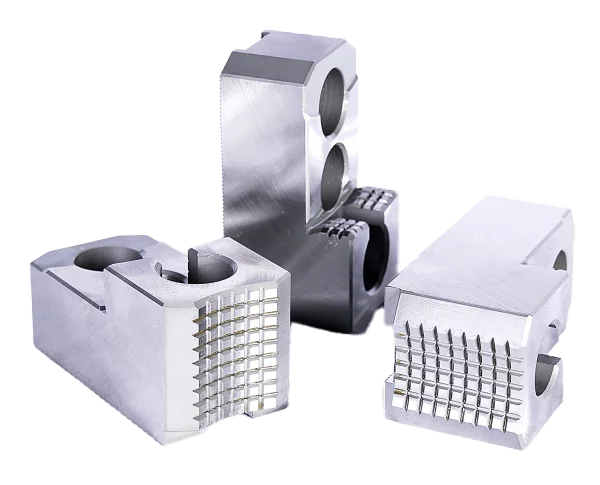

Spanbekken

Meer dan 200 bekmodellen, passend op vrijwel elk klauwplaatmodel
Zachte bekken (na te vormen) of harde bekken (direct inzetbaar)
Directe fitcompatibiliteit per klauwplaatmodel

Bekijk Spanbekken

Catalogus downloaden

Open klauwplaten

De standaardlijn, geschikt voor het overgrote deel van draaiwerk. Twee- en driebeksuitvoeringen met een rondloopnauwkeurigheid vanaf 0,01 mm T.I.R., ook na het verwijderen en opnieuw monteren van de bekken. Volledig inwisselbaar met eerdere Kitagawa-series (onder meer de B-200 en BB-200), zodat je bij vervanging vaak alleen een nieuwe spanmoer nodig hebt en niet de hele cilinder.

Productgroepen

BR-serie: tweebeks hoge-precisie klauwplaat met extra groot doorlaatgat en hoge draaisnelheid. Rondloopnauwkeurigheid van 0,01 mm T.I.R., volledig inwisselbaar met de bestaande B200- en BB200-serie.

QJR-serie: snelwisselbekken, zodat je van bekvorm wisselt zonder de klauwplaat te demonteren.

BL-200-serie: langere bekslag dan de standaarduitvoeringen, voor werkstukken met meer variatie in diameter.

HOH-serie: counterbalanced krachtklauwplaat, ontworpen om trillingen bij hogere draaisnelheden te compenseren.

Pneumatische klauwplaten (UV·K, UB, UPR): driebeks pneumatische klauwplaten met ingebouwde cilinder voor snel en herhaalbaar omstellen. De UB- en UPR-uitvoeringen hebben een extra groot doorlaatgat, geschikt voor buis- en stangwerk.

Productgroepen

N-, NL- en NT·NLT-serie: klauwplaten met gesloten centrum, standaard of met lange slag, in twee- en vierbeksuitvoering, voor extra stijfheid bij grotere spanbereiken.

HW-serie: vierbeks hendelbediende krachtklauwplaat met gesloten centrum, voor stevige grip op onregelmatig gevormde werkstukken.

NV-serie: volledig afgesloten klauwplaat voor verticale draaibanken en grote diameters.

ML/MLT/MLV-serie: klauwplaten met een uitzonderlijk lange slag (“mega-long stroke”), in één-, twee- en vierbeksuitvoering.

KPC-serie: ultrahoge-precisie luchtklauwplaat met gesloten centrum, voor nauwkeurig lichter werk.

Gesloten klauwplaten

Voor werkstukken die om extra stijfheid en een gesloten centrum vragen. Deze lijn is er in twee- en vierbeksuitvoeringen, met een lange slag voor grotere spanbereiken en counterbalanced varianten voor gebruik op verticale draaibanken.

Speciale klauwplaten

Voor werkstukken waar een standaard klauwplaat tekortschiet. De Dual Lock-serie klemt in twee stappen: eerst parallel, dan met een tweede pulbeweging die het werkstuk tegen zijn zitvlak trekt, zodat het niet omhoog kan komen tijdens het bewerken. De Finger Chuck is ontwikkeld voor dunwandige werkstukken zoals lichtmetalen velgen, met een egaliserend bekkenmechanisme dat ongelijke wanddiktes opvangt. Voor gietwerk en smeedwerk met trekhoek zijn er pull-back- en power wing-uitvoeringen die het werkstuk tijdens het klemmen tegen een aanslag trekken.

Productgroepen

Dual Lock (DL200, DLR): klemt in twee stappen, eerst parallel, dan met een tweede pulbeweging die het werkstuk tegen zijn zitvlak trekt. Voorkomt dat het werkstuk tijdens het bewerken omhoogkomt. De DLR-uitvoering is een dunnere variant voor krappere montageruimte.

Finger Chuck (FG-, FG-V-, FG-L-, FG-M- en FG-Q-serie): voor dunwandige werkstukken zoals lichtmetalen velgen. Een egaliserend bekmechanisme vangt ongelijke wanddiktes op. Specifieke varianten zijn er voor hogere snelheden, 6-bek motorwielen en snelle omstelling.

Power Wing (PW, PWC, PWT, PWTC): voor gietwerk met trekhoek. Het werkstuk wordt tijdens het klemmen tegen een aanslag getrokken, voor een stabiele en herhaalbare positionering. De PWT/PWTC-varianten zijn tweebeks.

Pull Lock (PUB, PUD, PU): voor precisiewerk met een centrumboring (PUB) of specifiek voor differentieelhuizen (PUD).

Level Lock (LU): voor stabiele hoge-precisiegrip bij afwerkbewerkingen.

Productgroepen

Hydraulische cilinders: van compacte uitvoeringen tot cilinders met extra groot doorlaatgat, desgewenst met opties voor luchtafdichting of koeling door de as.

Spanbekken: zachte en harde bekken, passend op vrijwel elk klauwplaatmodel. Via de Jaw Finder vind je in een paar klikken de juiste bekken bij je klauwplaat, uit een database van meer dan 3.000 klauwplaten.

Accessoires

Bij elke klauwplaat hoort de juiste hydraulische cilinder. Kitagawa levert een uitgebreide lijn cilinders, van compact tot uitvoeringen met extra groot doorlaatgat, en desgewenst met opties voor luchtafdichting of koeling door de as. Twijfel je welke spanbekken je nodig hebt? De Jaw Finder toont in een paar klikken de juiste bekken bij je klauwplaat.

Twijfel je welke klauwplaat bij jouw machine en werkstuk past?

Onze adviseurs kijken met je mee, ook als dat betekent dat je bestaande cilinder gewoon bruikbaar blijft. Neem contact op of vraag advies aan.
