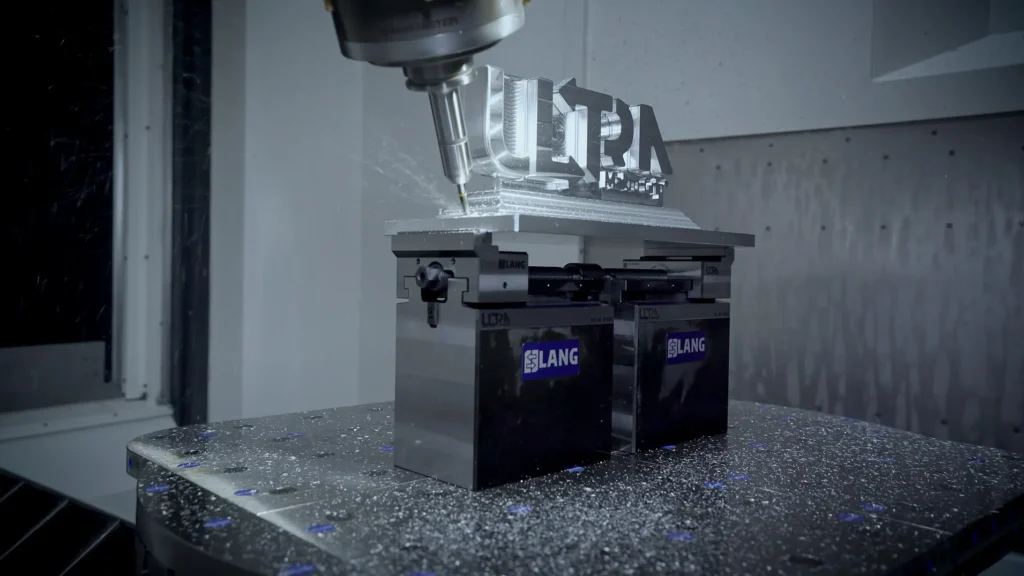

Makro•Grip® Ultra
Voor het opspannen van grote en zware werkstukken
Grotere onderdelen, dezelfde precisie
Als het werkstuk te groot is voor een standaard 5-asser, is de Makro•Grip® Ultra de volgende stap. Het systeem is modulair opgebouwd uit basisbodies die je aan elkaar rijgt via verbindingsplaten. De standaard basesets hebben een klembereik van 40-410 mm, 40-610 mm of 40-810 mm. Voor grotere klembereiken is een langere spindel op maat beschikbaar.
De bekken werken met dezelfde Makro•Grip® stempeltechnologie, in een inklemdiepte van 3 of 5 mm, en leveren een actuatietorque van 170 Nm met een vasthoudkracht tot 30.000 N. Voor de tweede opspanning zijn Avanti-basisbekken en topbekken beschikbaar op hetzelfde basislichaam. De snap-in functie en de schaalverdeling op het basislichaam maken bekpositionering snel en herhaalbaar. Het systeem monteert op Quick•Point® 96 (±0,05 mm herhaalbaarheid) en past daarmee direct op bestaande nulpuntplaten zonder extra adapters.
Specificaties
| Specificatie | Makro•Grip® Ultra |
|---|---|
| | Klembereik | 40-410 mm, 40-610 mm of 40-810 mm (standaard basesets) |
| | Inklemdiepte | 3 of 5 mm |
| | Actuatietorque | 170 Nm |
| | Max. vasthoudkracht | 30.000 N |
| | Systeemhoogtes | S: 45 mm, M: 109 mm, L: 189 mm |
| | Lengtes basisbody | Kort: 96 mm, lang: 192 mm |
| | Nulpuntinterface | Quick•Point® 96 (±0,05 mm herhaalbaarheid) |
Veelgestelde vragen over Makro•Grip® Ultra
Twijfel je of Makro•Grip® Ultra bij jouw werkstuk past? Hiernaast staan de vragen die wij het vaakst krijgen. Kom je er niet uit? Neem gerust contact met ons op, we denken graag met je mee.
Standaard tot 810 mm klembereik. Voor grotere afmetingen is een langere spindel op maat leverbaar.
Ja, het systeem monteert direct op Quick•Point® 96 zonder extra adapters.
Voor de tweede opspanning wel: Avanti-basisbekken en topbekken passen op hetzelfde basislichaam.
De Ultra is modulair uitbreidbaar voor grote en zware platen, de reguliere 5-asser is bedoeld voor kleinere, individuele werkstukken.
